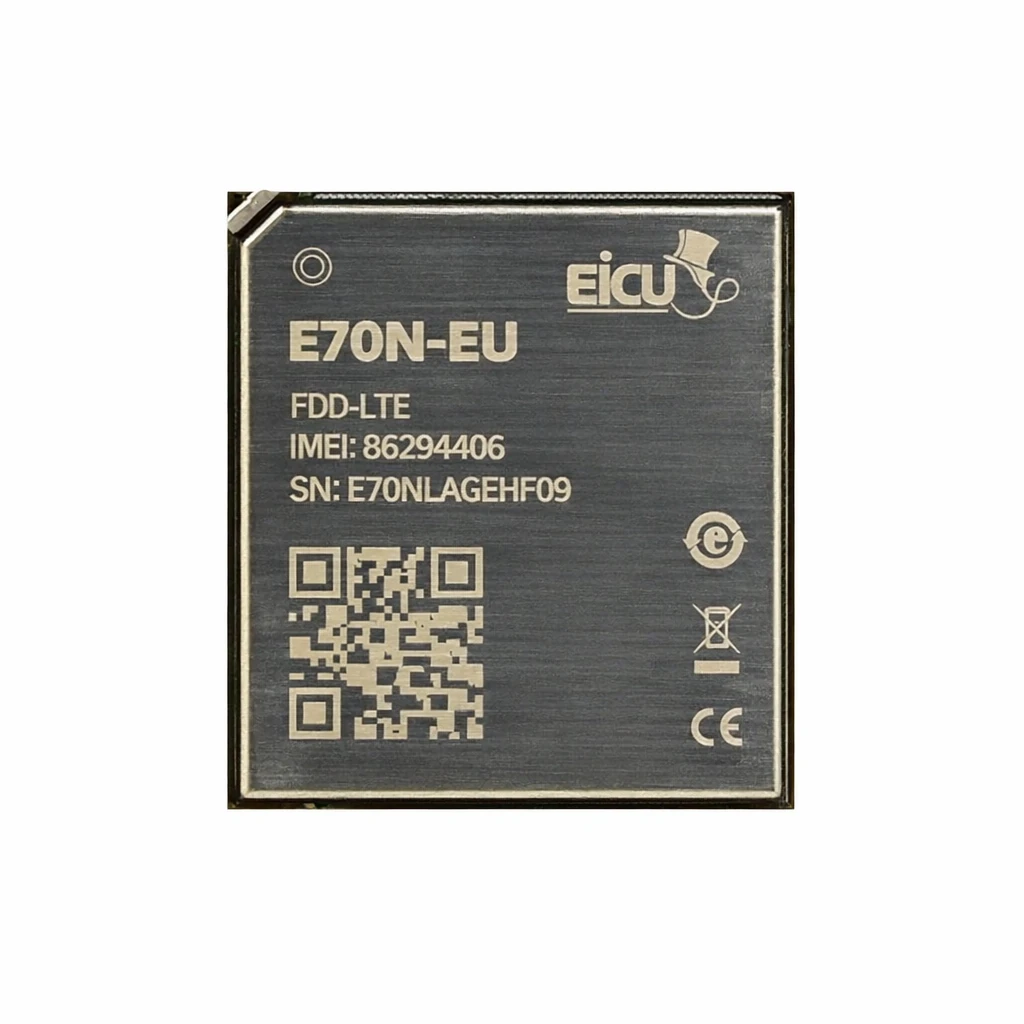

ماژول 4G Cat-1 LTE اورجینالماژول 4G Cat-1 LTE اورجینال یک واحد ارتباطی بیسیم جمعوجور بر پایه چیپست ASR1605 است که از شبکه LTE Cat 1 پشتیبانی میکند. این ماژول در نسخههای متنوع جهانی، از جمله مدل E70N-EU مناسب برای اروپا و ایران، عرضه شده و امکان اتصال به شبکههای LTE در حالتهای FDD و TDD را فراهم میکند. همچنین قابلیت اسکن شبکههای Wi‑Fi و پشتیبانی از پروتکلهای رایج حوزه اینترنت اشیا (IoT) را دارد.
طراحی کوچک و مهندسیشده این ماژول با پکیج LGA و ۱۰۹ پین باعث شده نصب آن در انواع دستگاههای کمحجم و تجهیزات الکترونیکی بهسادگی انجام شود. E70N گزینه مناسبی برای پروژههای ماشین به ماشین (M2M)، تجهیزات هوشمند و کاربردهایی است که نیازمند ارتباط پایدار، مصرف پایین و امکان توسعه بر پایه ویژگیهای چندرسانهای هستند.
ویژگیهای اصلی ماژول E70N-EU
- شبکه سلولی: LTE Cat 1 (هر دو حالت FDD و TDD)
- قابلیت Wi-Fi: پشتیبانی از اسکن شبکههای Wi-Fi
- رابطها: USB 2.0، چندین پورت UART، I2C، SPI، PCM، ADC، ورودی میکروفون و خروجی اسپیکر
- پروتکلها: TCP، UDP، MQTT، SSL (و به صورت اختیاری FTP، HTTP، LwM2M، CoAP)
- حالتهای مصرف انرژی: PSM، خواب و خاموشی با جریان مصرفی بسیار پایین
برای خرید عمده تماس حاصل فرمایید.
مشخصات فنی ماژول E70N-EU LTE Cat 1bis
| دستهبندی | پارامتر | مقدار |
|---|---|---|
| مکانیکی | پکیج | LGA، ۱۰۹ پین |
| ابعاد | ۱۷٫۸ × ۱۵٫۷ × ۲٫۴ میلیمتر | |
| باندهای رادیویی | نسخه E70N-EU (اروپاوایران) | FDD: B1/B3/B5/B7/B8/B20/B28 |
| سرعت داده | LTE FDD (Cat 1، بدون تجمیع حامل) | حداکثر ۱۰ مگابیت دانلود / ۵ مگابیت آپلود |
| LTE TDD (Cat 1، بدون تجمیع حامل) | حداکثر ۸ مگابیت دانلود / ۲ مگابیت آپلود | |
| قدرت فرستنده | کلاس ۳ (LTE TDD/FDD) | ۲۳ ± ۲٫۷ دسیبلمیلیوات |
| رابطها | USB 2.0 | ۱ عدد |
| UART | ۳ عدد | |
| I2C | ۳ عدد | |
| SPI | ۲ عدد | |
| ADC | ۲ عدد | |
| PCM، میکروفون، اسپیکر | ۱ مجموعه | |
| کنترلها | WAKEUP-IN، حالت پرواز، روشن/خاموش، Reset | |
| سیمکارت | ۱ عدد (۱٫۸ یا ۳ ولت) | |
| آنتن | ۲ عدد: اصلی و GNSS (اختیاری) | |
| تغذیه | ولتاژ ورودی | ۳٫۵ تا ۴٫۳۵ ولت |
| مصرف در حالت خاموش | ۱۰ میکروآمپر | |
| مصرف در PSM | ۴ میکروآمپر | |
| مصرف در حالت خواب | ۲ میلیآمپر | |
| نرمافزار | درایورها | ویندوز، لینوکس ۲٫۶، اندروید ۴٫۰ |
| ابزارها | ابزار بهروزرسانی سریع و FOTA | |
| محیطی | دمای کاری | ۳۰− تا ۷۵ درجه سانتیگراد |
| دمای نگهداری | ۴۰− تا ۸۵ درجه سانتیگراد | |
| رطوبت | ۹۵٪ تا ۵٪ |
کاربردها
- اندازهگیری صنعتی و اتوماسیون
- تجهیزات اشتراکی و عمومی (مانند اسکوترهای برقی، دوچرخههای اشتراکی، دستگاههای فروش خودکار)
- نظارت امنیتی و سیستمهای نظارتی
- پایانههای پرداخت مالی (POS)
- ردیابهای دارایی و وسایل نقلیه
- دستگاههای ارتباطی عمومی PTT/POC
- سایر دستگاههای اینترنت اشیا و M2M که نیاز به اتصال فشرده LTE Cat 1 دارند
نکات و مزایای ماژول E70N-EU
- ابعاد کوچک LGA مناسب برای طراحی دستگاههای جمعوجور
- مجموعه کاملی از رابطهای جانبی برای توسعه چندرسانهای و افزودن امکانات
- پشتیبانی از نسخههای مختلف جهانی LTE
- امکان استفاده از دو سیمکارت و بهروزرسانی از راه دور (FOTA) برای استقرار پایدار و قابل اعتماد
این ماژول مناسب برای ارتقا ماژول دستگاه های کارتخوان سیار به 4G می باشد و بر خلاف دیگر ماژول های موجود در بازار با توجه به دارا بودن استاندارد اروپایی از هر چهار باند فرکانسی موجود در ایران پشتیبانی میکند و دارای قدرت آنتن دهی بسیار بالاتری می باشد. از این ماژول می توان برای دستگاه های کارتخوان Pax S80, S58, S90, S910, D210 و Newland ME31 استفاده کرد.
دانلودها
فایل معرفی محصول
دیتاشیت طراحی سخت افزاری
